随着半导体产业向高精度、高集成、小型化快速进阶,封装、热处理、点胶等核心制造环节的技术门槛持续提升,成为决定芯片性能、可靠性与量产效率的关键。从芯片封装的精密贴装、高效热处理,到封装环节的微量点胶,每一个工序都离不开专业设备的支撑。即将于2026年3月25-27日在上海新国际博览中心举办的慕尼黑上海电子生产设备展将汇聚一众行业厂商,用适配行业需求的半导体制造专用设备,以创新推动工艺升级,为产业发展注入奠定基础。

SMT精密智造,赋能半导体封装与热处理关键流程

半导体封装作为芯片与终端应用衔接的核心环节,随着SiP、WLCSP等先进封装技术的普及,对贴装精度、热处理效率、精密切割等设备提出了更高要求。封装质量直接决定芯片后续检测难度与点胶适配性,多家厂商聚焦封装流程,推出针对性设备,助力企业突破量产瓶颈,实现半导体制造全链条的高效联动。

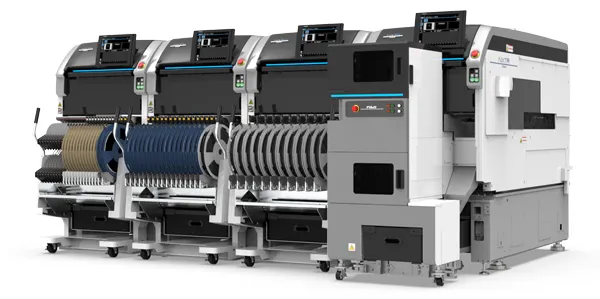

在SiP(系统级封装)等半导体制造领域,FUJI凭借强劲的技术实力与全自动化解决方案,精准攻克封装贴装环节的行业痛点——面对贴装点多导致效率下降、微型锡球元件/密间距适配能力不足、元件/锡膏受冲击引发品质波动等难题,给出了针对性的全链条解决方案:以行业前沿的贴装速度(如2RV模组实现120,000cph高效产出)保障生产效率,通过丰富的功能单元适配不同元件高度与拼板定位需求,依托先进的传感技术精准匹配微型元件、密间距等复杂场景,再配合品质追溯功能实现生产全流程的稳定管控。其SiP半导体制造解决方案也将通过富士德中国、佳力科技、北亚美亚电子科技、技鼎机电等代理商在国内市场广泛落地。


图源:FUJI

随着半导体产业向高精度、高集成、小型化快速进阶,封装环节的技术门槛持续提升,成为决定芯片性能、可靠性与量产效率的核心。迈康尼 MY700JP 锡膏喷印机以全软件驱动与精准体积控制的核心优势,为半导体封装产业提供高效解决方案。面对SIP封装的多阶台、凹坑等工艺难题,其突破传统阶梯钢网局限,以微米级精度精准控制点焊参数,保障焊点的体积重复性与稳定性;而在大 GPU 封装场景中,其自动电路板变形补偿功能可有效应对热力翘曲,确保锡膏喷印均匀一致。MY700JP 搭载 100% 全软件驱动系统,无需人工即可实现锡膏体积精准可控,结合基准点飞行识别等功能,从根源上减少人工操作与误差。其双喷头设计可同步完成最小 BGA、01005 元件的小间距精细喷印,以及 QFN、连接器的大点喷印。同时,设备支持 108 万点 / 时的高速喷印,几分钟内即可完成 CAD/Gerber 设置,成为高端封装场景打造高品质焊点的优选设备。


图源:迈康尼

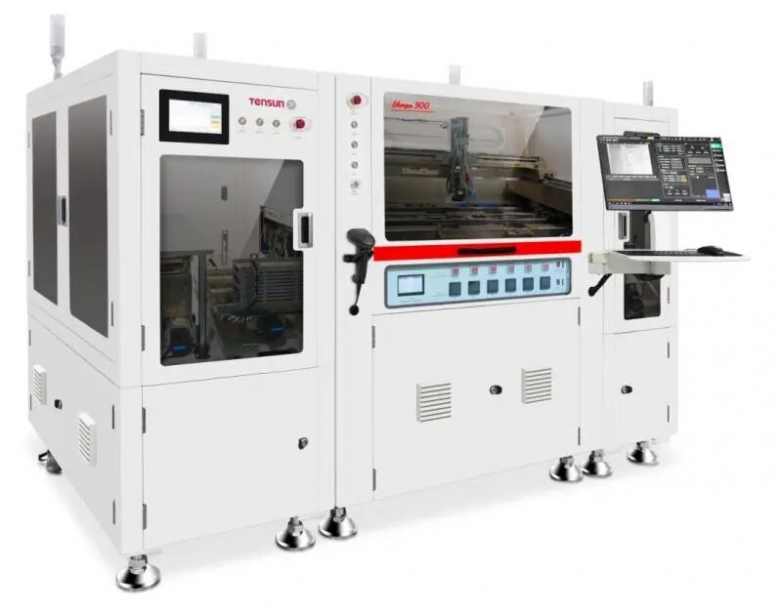

腾盛精密针对半导体底部填充工艺中填充不饱满、空洞形成、热管理等核心技术难点,结合不同封装场景需求,开发了数款专业化底部填充设备,精准适配晶圆级、面板级、板级等多类型先进封装需求,衔接前端贴装、热处理工艺与后端检测、点胶环节,为半导体封装可靠性提供有力支撑。例如针对板级底部填充的Sherpa900采用一体式铸造成型工艺,搭载龙门双驱U型直线电机,点胶快准稳。同时其支持选配倾斜旋转机构,实现芯片四边的倾斜点胶,对于提升Fillet,减小KOZ效果显著,适用于FCBGA、FCCSP、SiP等封装中的倒装技术。

图源:腾盛精密

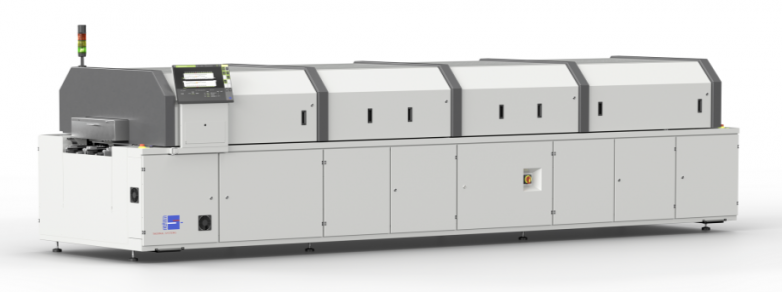

锐德热力VisionX系列回流焊接系统,其中全新VisionXP+ 和 VisionXP+ VAC两款机型,在节能、工艺稳定性及可持续性上树立行业新基准,为半导体贴装强效助力。该系列机型具备卓越能效,集成EC风机、优化气流设计与智能软件ProMetrics,可精准维持温度曲线,实现资源高效利用;搭载独有的进出口机电一体化专利帘幕,能降低氮气消耗高达20%,兼顾节能与成本控制;其中VAC机型配备集成真空腔,支持甲酸焊接工艺,可实现免助焊剂、无空洞且极度洁净的焊点,完美适配半导体封装对焊点品质的高要求;同系列VisionXC机型则凭借紧凑设计与智能功能,可适配任何生产环境,提升场景兼容性。

图源:锐德热力

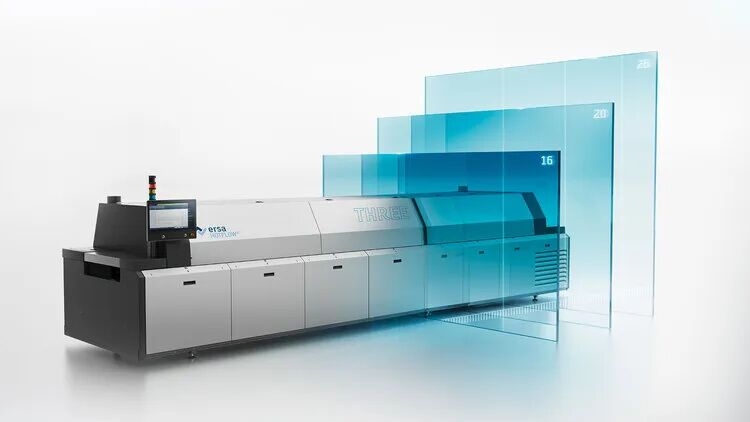

德国埃莎(ERSA)推出了HOTFLOW THREE思睿系列高端回流焊炉,专为AI算力板焊接量身打造,精准破解AI算力板大尺寸多层PCB、超大GPU/BGA与微型器件共存的焊接痛点,完美匹配高可靠焊接、低氧环境的严苛需求。该产品凭借四大核心技术实现工艺突破:AI大模型驱动的CFD热流设计,有效减小大小器件间温差;温区独立风速可调,大幅拓宽制程工艺窗口;“大盆地” 式残氧分布,提升产品可焊性并保护敏感器件;多组松香热解技术,分解残留物降低滴油风险,减少维护成本,为AI算力板高端焊接提供稳定、高效的热处理解决方案。

图源:德国埃莎(ERSA)

精准化点胶,护航半导体芯片高精密封装品质

半导体点胶是封装环节的关键配套工序,主要用于芯片底部填充、Dome Coating、Dam & fill、Glob top等场景,核心作用是保护芯片、增强芯片稳定性、实现绝缘密封,其点胶精度、胶量控制直接取决于前端封装工艺与检测结果,更是芯片最终品质达标的重要保障。随着半导体芯片小型化、高集成化趋势加剧,对点胶设备的微量涂覆、精准控制、速度稳定性提出极高要求。

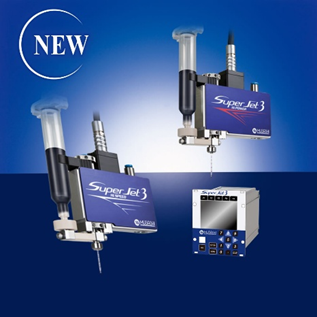

武藏(MUSASHI)作为专业点胶设备制造商,凭借高精度流体控制技术与丰富的产品阵容,为半导体封装提供全方位点胶解决方案。例如pl和nl级别的超微流体控制技术,可精确控制胶水等流体材料的分配,其研发生产的点胶机,在半导体封装中,针对芯片粘贴、引线键合等工序所需的微量胶水涂抹,能够实现精准定量、均匀涂布,有效保障封装的质量和可靠性,为半导体制造向小型化、微型化方向发展提供有力支撑。同时,武藏拥有丰富的产品阵容,涵盖点胶头控制器、控制精密点胶的台式机械臂、全自动点胶设备以及喷嘴、注射器等各类相关产品,可满足半导体高精密封装的核心需求,为客户量身提供适宜的点胶解决方案。

图源:武藏(MUSASHI)

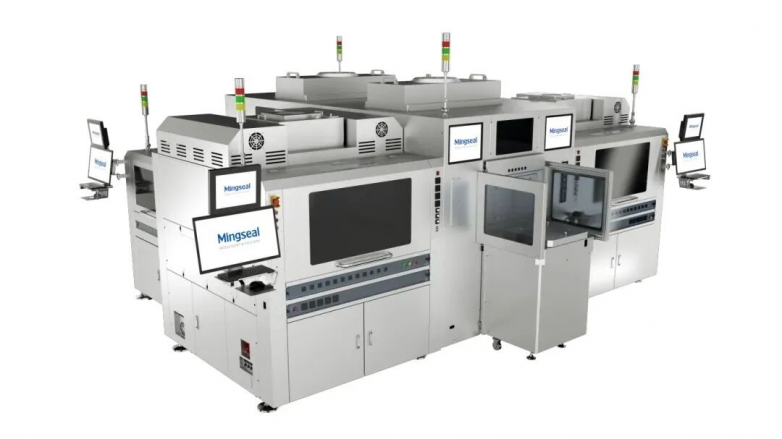

铭赛科技SS300高精度Panel级点胶系统,专为FoPLP Underfill工艺需求开发,具备优异的精度和效率。支持标准600*600mm/515*510mm以内的面板尺寸。单台设备可实现四阀同时作业,效率提升3.7倍;支持四阀同步带插补作业与独立作业模式。抗翘曲能力高达10mm,有效解决Void或Flowmark问题。智能胶水控制算法,确保胶量动态平衡,配备智能补胶系统。丰富的工艺模块,四点校正、针头挂胶检测等,提升作业稳定性。支持OHT/AGV/RGV/PGV,符合AMHS自动化工厂趋势,且符合SEMI S2和SEMI STANDARD 3D20标准。

图源:铭赛科技

轴心自控深耕半导体精密点胶领域,精准对接半导体前段制程(含电路设计、涂层、腐蚀、切片、贴片、封装、测试等)的复杂点胶需求,其半导体精密点胶设备可适配半导体行业各类点胶工艺——涵盖芯片固定用红胶、电气连接固定用银浆、MEMS器件固定用硅胶、COB封装防护用环氧胶、芯片锡球保护(Underfill)用环氧胶等多种胶水应用,同时兼容时间压力式、螺杆式、柱塞式、喷射式、压电式等多种点胶方式,全方位满足半导体点胶核心需求。旗下Au系列全自动点胶设备可处理多种不同基板尺寸的产品,支持双轨、双阀、倾斜、底部加热等多种功能模块灵活配置,通用平台可适配多种点胶工艺及胶水,实现机种快速更换,契合半导体芯片小型化、高集成化的点胶需求。

图源:轴心自控

广东凯特精密是集滚动功能部件研发、生产、制造、销售服务于一体的高新技术企业,其核心产品覆盖精密滚动直线导轨副及其关键功能部件、滚珠丝杠副、钳制器、阻尼器等十大系列上百个规格型号,广泛应用于半导体、数控机床、工业自动化等多个领域,为半导体制造设备提供核心精密传动支撑。12 及15规格微小型滚柱直线导轨副兼具小型、高精度、承载大的核心特点,精准匹配半导体、PCB 等行业高端设备的精密传动需求,成功填补国内该领域技术空白,实现高端微小型滚柱直线导轨副的国产替代,为半导体封装、点胶、检测等各类高端设备的高精度运行提供坚实的传动保障。

图源:广东凯特精密
