在半导体先进封装与光通信产业高速迭代的今天，封装工艺的复杂性呈指数级上升。特别是在800G、1.6T等下一代超高速光模块及高功率器件封装中，高精度共晶因其卓越的导热性与极高的可靠性，已成为不可替代的核心工艺。

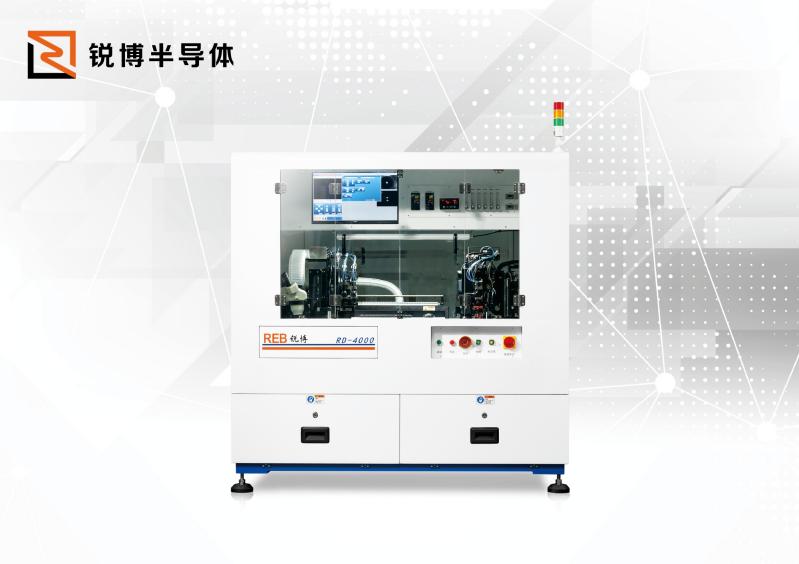

然而，传统的单邦头、单加热台共晶设备在应对复杂的升降温曲线时，往往面临产能（UPH）低下与良率不稳的严峻挑战。作为国内光通信封装设备领域的领跑者，深圳市锐博自动化设备有限公司（锐博半导体）倾力打造的RD-4000高精度共晶机，以颠覆性的硬件架构与底层算法，为行业提供了一套突破微米级工艺瓶颈的终极量产方案，并已在多家行业头部企业实现规模化批量应用。

一、核心架构突破：独创双邦头与双共晶台，产能与精度的完美平衡

传统共晶设备最大的痛点在于“等”——机械臂在等待加热、共晶融化、冷却的过程中，大量时间被白白消耗。RD-4000彻底打破了这一结构壁垒：

1. 双邦头协同作业：

摒弃传统单吸嘴设计，RD-4000 采用独立控制的双邦头（Dual-bonding head）架构。在高速运行下，拾取、视觉校准与贴装动作可无缝交替，大幅压缩了机械运动的空窗期。

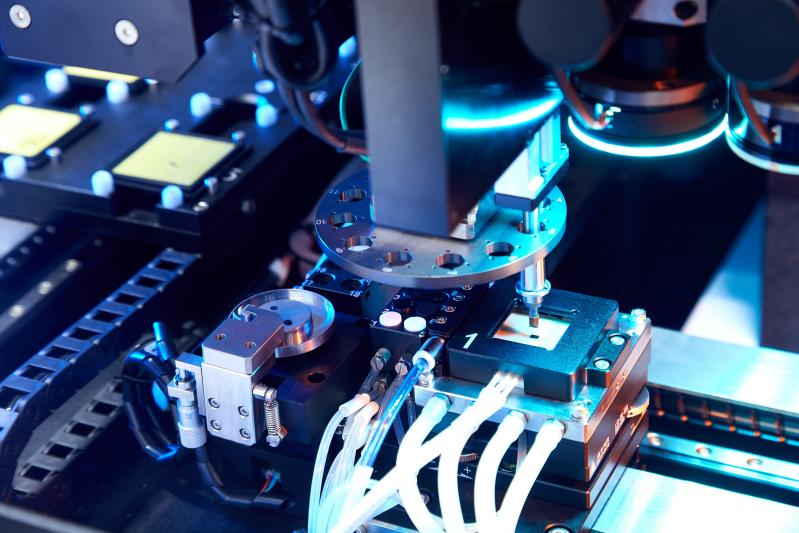

2. 双共晶台同时工作：这是 RD-4000 攻克产能瓶颈的“杀手锏”。双共晶台设计意味着当工位1正在进行上料时，工位2已经完成了共晶焊接和下料。这种协同机制，在保证复杂温控曲线完美执行的前提下，实现了设备整体产能跨越式的成倍提升。

二、底层控制逻辑：从“亚微米级定位”到“全闭环力控”

高端器件的共晶焊接，容不得一丝一毫的误差。RD-4000 通过软硬件的深度融合，构建了极度严苛的智能控制闭环：

1. 亚微米级超高解析度：设备搭载高响应直线双驱龙门系统，配合工业级百万像素双目视觉与高级图像处理算法，X/Y 轴的运动控制解析度直达亚微米级，贴装精度可达1.5μm，确保每一颗微小芯片都能精准落位。

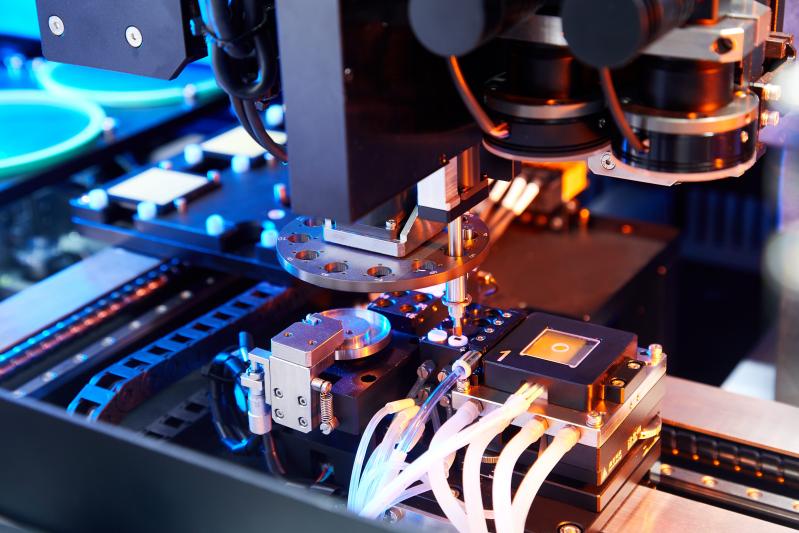

2. Z轴全闭环力控：RD-4000 在 Z 轴集成了极高精度的力反馈传感器，不仅能将固晶下压重量精准控制到克级，更能实现焊接全过程的压力动态补偿，确保芯片与基板之间实现高可靠性的完美固晶。

三、行业靶向应用：深耕光通信COC封装工艺

RD-4000 的专业性不仅体现在参数表上，更在于其在真实量产环境中的实战表现。依托锐博半导体多年服务于光通信行业的深厚工艺积淀，该设备在光通信领域展现出极强的核心统治力：

1. 全场景高阶工艺覆盖（COC/COS/COB/BOX）： 面对 800G/1.6T 光模块严苛的散热与信号完整性挑战，RD-4000 不仅在传统的COS和BOX封装上表现优异，更完美兼容COB以及高复杂度的COC高精度封装。针对极高对位要求的芯片，提供极其稳定、高良率的量产解决方案。

2. 全方位防氧化保护：设备配备了专业的氮气（N₂）保护系统，能有效防止高温共晶过程中的焊料与芯片氧化，切实保障固晶质量。

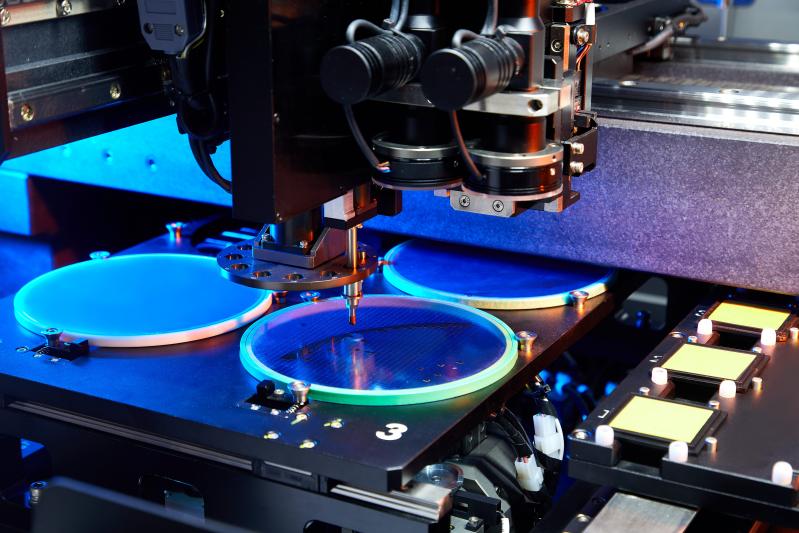

3. 高工艺兼容性：具备极强的柔性化基因，支持华夫盒、蓝膜等多种主流供料方式，并完美兼容多种高性能共晶焊料的精准温度曲线设定。

在半导体封装向高密度、高可靠性演进的趋势下，锐博RD-4000高精度共晶机以双邦头双平台的创新架构与全闭环的极致力控，精准破解了COC/COB等复杂共晶与高阶贴装工艺中“高良率”与“高产能”难以兼得的痛点。

智能半导体，成就智慧未来。锐博高精度共晶机RD-4000，正是中高端企业迈向极致工艺的必然之选。
