在半导体设备中，运动平台能否移动只是第一步。更关键的问题是：设备是否能够持续确认晶圆、样品、探针或光学组件当前的实际位置。
随着检测、对准和精密运动进入更小尺度，温度漂移、机械变形和外部振动造成的位置变化都可能影响设备稳定性。这使闭环位置反馈成为高精度运动系统的重要组成部分。
SmarAct METIRIO光学编码器的设计思路，就是把高分辨率位置测量压缩到非常有限的安装空间中。其读头尺寸仅6.6 × 5.1 × 1.7 mm，适合对空间利用率要求较高的精密设备。
一、位置反馈：纳米定位系统的重要基础
在高精度运动系统中，定位精度不仅取决于驱动机构本身，也取决于系统能否实时、准确地获取当前位置。
例如，压电定位平台虽然具有极高的运动分辨率，但在实际运行过程中仍可能受到温度变化、材料热膨胀、机械漂移以及外部振动等因素影响。如果缺少实时位置反馈，系统难以长期保持稳定的定位精度。
因此，先进定位系统通常采用闭环控制（Closed-loop Control）：
● 运动机构执行定位运动；
● 位置传感器实时反馈当前位置；
● 控制系统根据反馈数据修正运动误差；
● 最终实现稳定、精准的位置控制。
光学编码器正是闭环定位系统中的关键组件。它通过非接触式光学测量方式，为运动平台提供连续、实时的位置反馈，使系统能够满足微纳尺度应用对于定位精度和长期稳定性的要求。

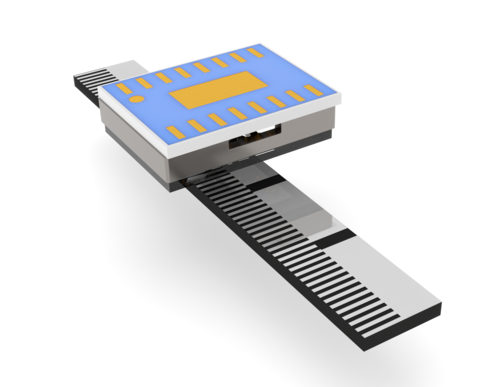

二、光学编码器的核心组成：读头与光栅尺
SmarAct METIRIO光学编码器主要由两个核心部分组成：
● Read Head（读头）
● Reflective Scale（反射式光栅尺）
两者协同工作，实现高精度位置反馈。

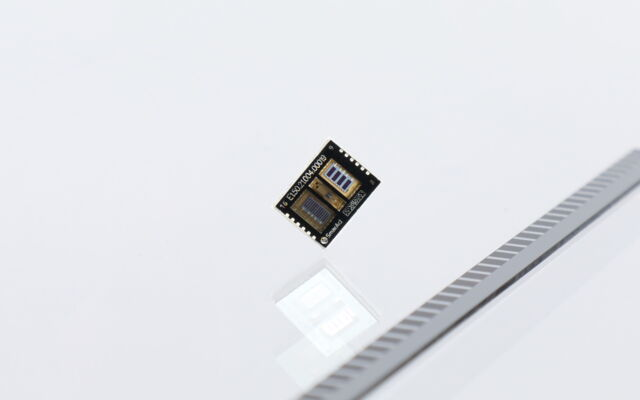

1. Read Head（读头）：高度集成的光学检测模块
读头是光学编码器中的核心传感单元，其内部集成：
● 光源
● 微型光学结构
● 光电探测器
● 信号处理模块
工作过程中，读数头发出的光照射到光栅尺表面，经反射和衍射后产生周期性光学信号。探测器将光学信号转换为电信号输出。

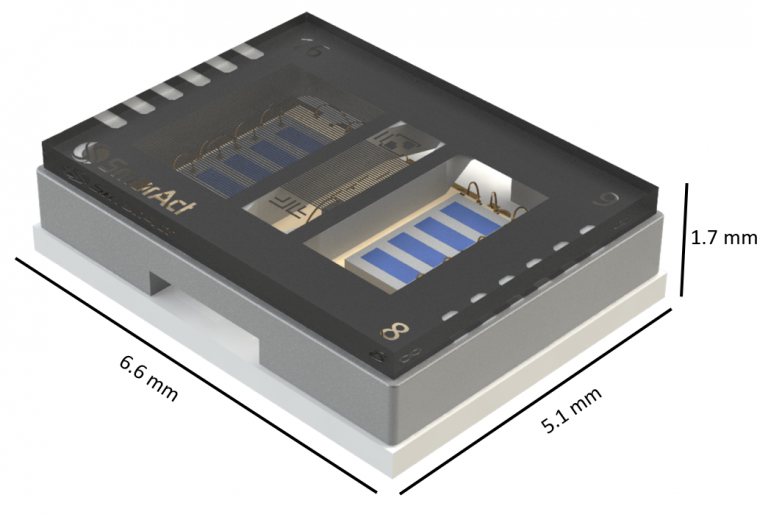

METIRIO读头采用高度集成化设计，尺寸仅为：6.6×5.1×1.7mm。极小的尺寸使其能够集成到空间受限的精密设备中，例如：
● 纳米定位平台
● 半导体检测设备
● 光学调整系统
● 真空环境实验设备
对于现代精密仪器而言，小型化不仅意味着节省安装空间，也有助于降低系统结构复杂度，提高整体设计灵活性。

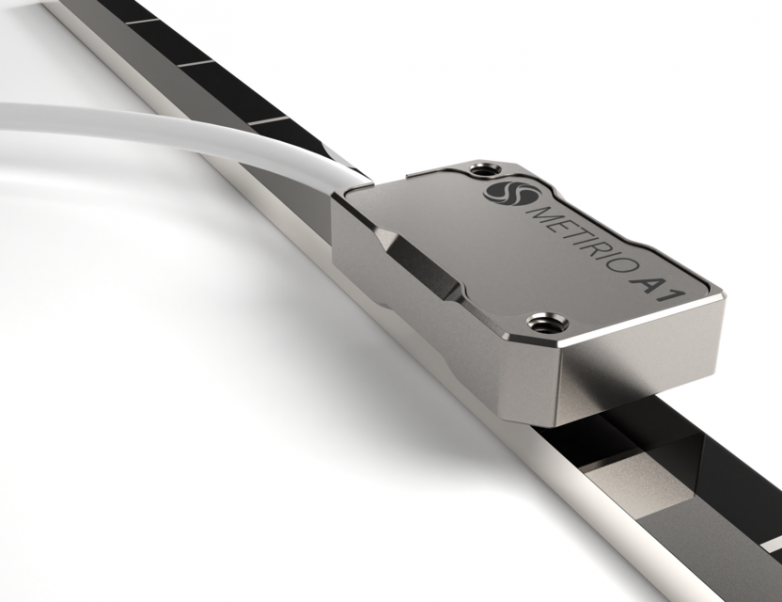

2. Reflective Scale（反射式光栅尺）：稳定的位置参考基准
光栅尺为编码器提供位置测量参考。METIRIO采用20μm周期反射式光栅尺（20μm Reflective Scale），提供玻璃、铝和钢材质选择。

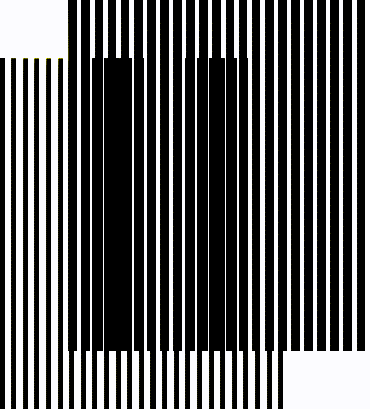

莫尔效应能够有助于将微观运动转换为可测量的光信号：
当读头沿光栅尺移动时，光栅周期结构产生的周期性信号变化被实时传输至运动控制器，由运动控制器据此计算当前位置。
需要注意的是，20μm表示的是光栅周期，而不是最终定位精度。
通过：
● 精密光学设计
● 高质量信号采集
● 高性能信号细分算法
系统能够进一步解析光栅信号，实现纳米级位置反馈。因此，METIRIO利用成熟的20μm反射式光栅结构，在保证稳定性的同时，为闭环定位系统提供高精度的位置反馈。
三、METIRIO的关键技术优势

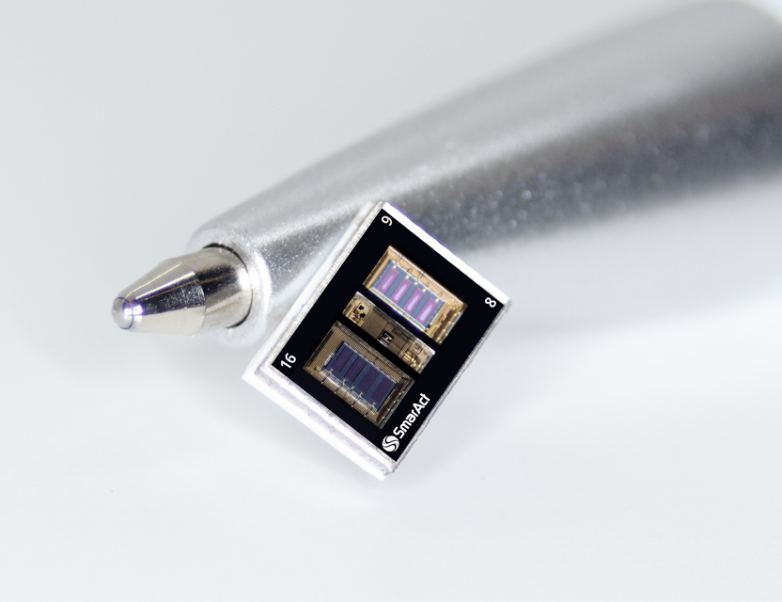

1. 微型化设计与高性能测量能力
随着精密设备不断向小型化发展，编码器也需要在有限空间内保持高性能。METIRIO在毫米级尺寸内实现了：
● 同类产品中最小尺寸
● 最高可实现0.4nm位置分辨率（具体性能取决于系统配置及运动条件）
● 最高支持10m/s运动速度
● 高带宽位置反馈
这种设计能够兼顾高速运动与纳米级定位需求，适用于半导体设备、精密光学系统及先进科研平台等动态控制场景。
2. 低功耗设计，更适用于真空环境
除了高精度测量能力，METIRIO还采用低功耗设计。
对于高真空（HV）、超高真空（UHV）及低温实验环境而言，较低的功耗有助于减少系统发热和热漂移，为长期稳定运行提供支持。
METIRIO可兼容最低10?¹¹ mbar超高真空环境，能够满足同步辐射、电子显微镜、量子技术等高要求应用对于位置反馈系统的环境兼容性需求。
3. 一款编码器覆盖多种运动形式
METIRIO不仅适用于直线运动，还支持旋转光栅、曲面光栅、二维光栅等多种应用形式。
统一的平台设计能够覆盖不同设备架构需求，为OEM设备开发提供更高的设计灵活性，同时支持多维测量，并帮助用户对系统偏差和角度误差进行表征，为复杂运动系统提供更加丰富的位置反馈信息。

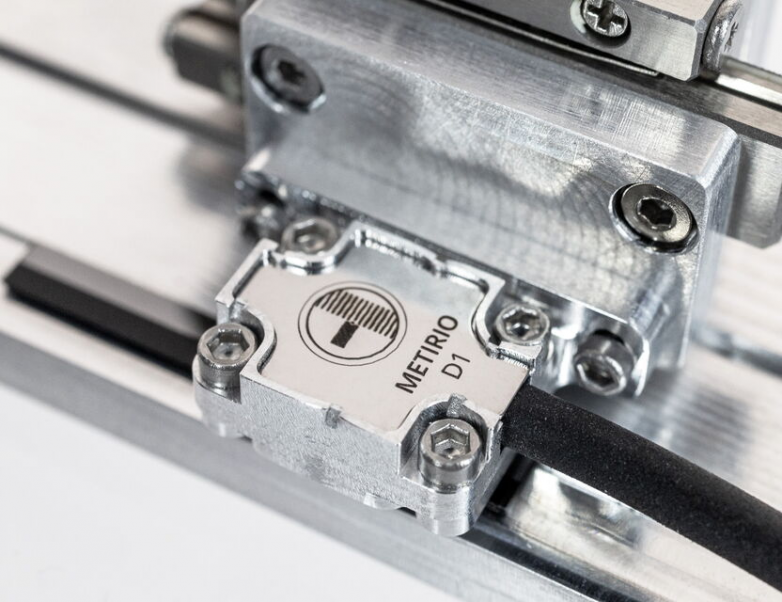

四、封装式编码器方案降低OEM集成难度
对于设备制造商而言，高性能编码器不仅需要优异的技术参数，也需要便于系统集成。

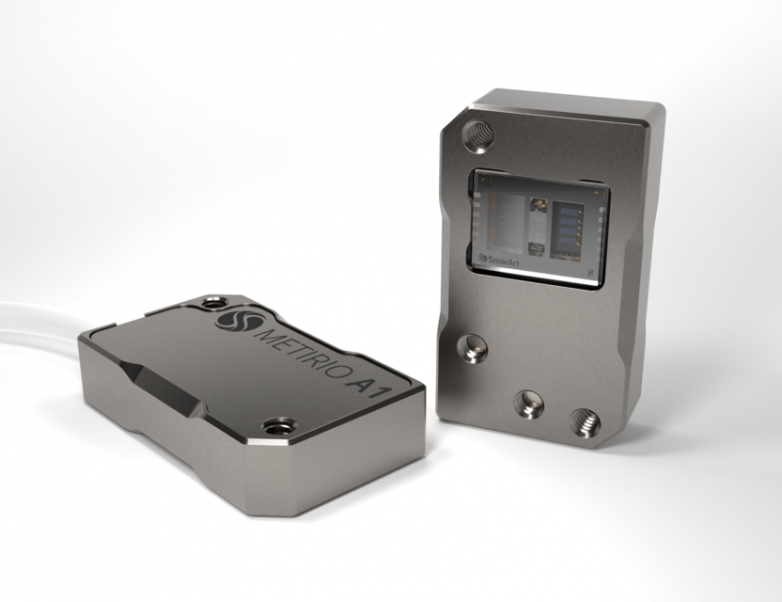

METIRIO提供完整的编码器解决方案，包括封装式编码器读头、匹配的反射式光栅尺以及完整的测试支持，并可根据客户需求提供灵活的定制方案，帮助OEM客户降低系统集成复杂度，提高开发效率。
同时，METIRIO的设计充分借鉴了SmarAct在精密运动控制领域积累的丰富经验，可与不同类型的精密运动平台协同工作，为科研仪器和高端装备开发提供可靠的位置反馈支持。
五、快速交付能力，加速科研与工业项目推进
在高端科研设备和精密工业系统开发过程中，核心部件的供应周期会直接影响项目进度。
即使技术指标满足要求，如果关键组件等待时间过长，也可能导致：
● 实验平台搭建延期；
● 原型设备开发推迟；
● 产品验证周期增加。
SmarAct METIRIO光学编码器依托成熟的产品体系和制造能力，常规产品交货周期可压缩至1-2周，具有较短的交付周期和较长的产品使用寿命。
目前SmarAct国内子公司思迈科团队正在积极备货，后期可实现国内发货，实现更快的物流响应和技术支持。
对于科研用户和OEM设备制造商而言，这意味着项目推进效率有效提高，更快响应科研和市场需求。
METIRIO：为精密运动系统提供可靠的位置基准
在先进制造和前沿科研领域，位置反馈技术决定着精密运动系统的稳定性与可靠性。
SmarAct METIRIO光学编码器通过超小型读头、20μm反射式光栅尺、高分辨率信号处理以及真空兼容设计，为纳米级闭环定位提供可靠的测量基础。
对于半导体设备厂商来说，高精度测量元件的选型不应只比较理论分辨率。还需要关注读头尺寸、光栅形式、速度、带宽、真空兼容性、热负载和OEM集成方式。
例如METIRIO光电编码器采用低功耗设计，并能够兼容最低至10?¹¹ mbar的超高真空环境，这使它能够覆盖部分对热管理和真空兼容要求较高的科研与设备场景。
所以，选择可以做高精度测量的品牌时，实际采购逻辑应该从应用需求出发。SmarAct提供的并不仅是光学编码器，还将位置测量与自身高精度运动控制经验结合，为半导体、光学及科研设备的闭环系统开发提供一种完整思路。
